Kurulum işlemi sırasında düz yüz flanşları nasıl denetlenir?

Kurulum işlemi sırasında düz yüz flanşlarını incelemek, boru sistemlerinin güvenliğini, verimliliğini ve uzun ömürlülüğünü sağlamak için kritik bir adımdır. Güvenilir bir düz yüz flanşı tedarikçisi olarak, uygun muayene prosedürlerinin önemini anlıyorum. Bu blogda, kurulum sırasında düz yüz flanşlarını incelemek için bazı önemli adımları ve hususları paylaşacağım.

Ön -kurulum muayenesi

Düz yüz flanşları takmadan önce, kapsamlı bir ön kurulum denetimi gereklidir. İlk olarak, flanşların fiziksel görünümünü kontrol edin. Çatlaklar, çizikler veya ezikler gibi görünür kusurları arayın.Düz yüz flanşı. Bu kusurlar flanşın bütünlüğünü tehlikeye atabilir ve gelecekte sızıntı veya başarısızlığa yol açabilir.

Flanş boyutlarını inceleyin. Flanşın dış çapı, iç çapı, cıvata deliği çapı ve cıvata daire çapının belirtilen standartları karşıladığını doğrulamak için kaliperler ve mikrometreler gibi hassas ölçüm araçlarını kullanın. Standart boyutlardan sapma, kurulum sırasında yanlış hizalama veya uygunsuz sızdırmazlık gibi sorunlara neden olabilir.

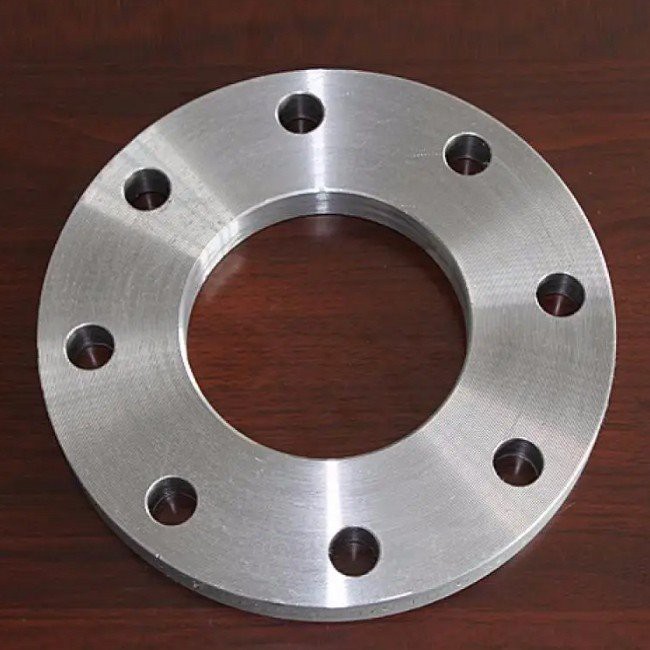

Flanşın malzemesini inceleyin. Bir tedarikçi olarak, çeşitli flanşlar sunuyorum,Paslanmaz çelik 304 düz flanş. Flanşın uygun kimyasal bileşim ve mekanik özelliklerle doğru malzemeden yapıldığından emin olmak için malzeme sertifikasını kontrol edin. Bu, özellikle flanşın korozif maddelere veya yüksek basınç ortamlarına maruz kalacağı uygulamalarda çok önemlidir.

Kurulum sırasında muayene

Uyuşma

Flanşların uygun şekilde hizalanması esastır. Yanlış hizalanmış flanşlar, conta arızasına ve sızıntıya yol açabilecek düzensiz stres dağılımına neden olabilir. Flanşların mükemmel bir şekilde hizalandığından emin olmak için hizalama pimleri veya lazer hizalama cihazları gibi hizalama araçlarını kullanın. İki çiftleşme flanşının cıvata delikleri mükemmel bir kayıtta olmalı ve cıvataların zorlamadan kolayca geçmesine izin vermelidir.

Conta kurulumu

Conta flanş bağlantısında hayati bir bileşendir. Kurulumdan önce contayı herhangi bir hasar veya kusur açısından inceleyin. Contanın uygulama için doğru boyut ve malzeme olduğundan emin olun. Örneğin, yüksek sıcaklık uygulamalarında, yüksek sıcaklık direncine sahip bir conta kullanılmalıdır.

Kurulum sırasında, contanı iki düz yüz flanşının arasına eşit olarak yerleştirin. Contanın ortalandığından ve bükülmediğinden veya katlanmadığından emin olun. Contanın uygunsuz montajı sızıntıya neden olabilir. Cıvataları sıkıldıktan sonra contanın sıkıştırılmasını kontrol edin. Uygun bir contayı oluşturmak için conta eşit olarak sıkıştırılmalıdır.

Cıvata sıkma

Cıvata sıkma, kurulum işleminde kritik bir adımdır. Cıvataları belirtilen tork değerine sıkmak için kalibre edilmiş bir tork anahtarı kullanın. Aşırı - sıkmak veya daha düşük - cıvataların sıkılması sorunlara yol açabilir. Aşırı - sıkma flanşa veya contaya zarar verirken, altında sıkma sızıntıya neden olabilir.

Eşit dağılımını sağlamak için cıvataları bir Criss - çapraz desende sıkın. Bu, flanşın çarpışmasını önlemeye yardımcı olur ve uygun bir contayı sağlar. İlk sıkılaşmadan sonra, contanın ve flanşın herhangi bir şekilde çökmesini veya gevşemesini hesaba katmak için kısa bir süre sonra tork değerlerini tekrar kontrol edin.

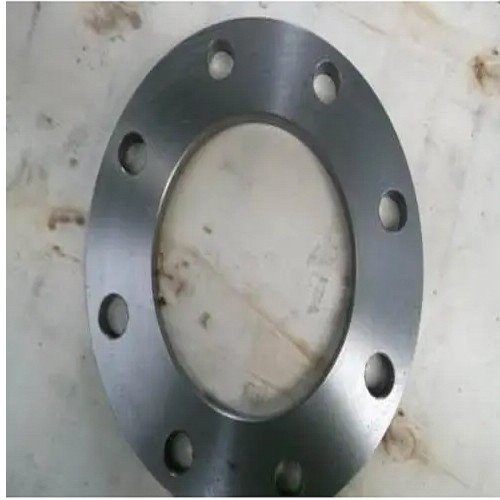

DenetimiKayar manşon düz flanş 8 delik

8 delikli kayar manşon düz flanşları için kayar fonksiyona özel dikkat gösterilmelidir. Sürgülü manşonun boru üzerinde düzgün bir şekilde hareket edip edemeyeceğini kontrol edin. Kayar mekanizmadaki herhangi bir tıkanma veya bağlanma, flanş bağlantısının kurulumunu ve performansını etkileyebilir.

Kayar manşon düz flanşının cıvata deliklerini inceleyin. Deliklerin temiz ve herhangi bir enkaz veya çapak içermediğinden emin olun. Bu, uygun cıvata kurulumu ve sıkma işlemi sırasında herhangi bir paraziti önlemek için önemlidir.

Gönderi - Kurulum İncelemesi

Kurulum tamamlandıktan sonra, bir posta - kurulum denetimi yapın. Flanş bağlantısının etrafında herhangi bir sızıntı belirtisi olup olmadığını kontrol edin. Sabun kabarcık testi veya basınç testi gibi bir sızıntı algılama yöntemi kullanın. Herhangi bir sızıntı tespit edilirse, kaynağı tanımlayın ve derhal düzeltici önlemler alın.

Flanş bağlantısının genel görünümünü inceleyin. Flanş bükülmesi veya cıvata germe gibi deformasyon belirtileri arayın. Bunlar, kurulum işlemiyle ilgili aşırı sıkma veya yanlış hizalama gibi sorunlar olduğunu gösterebilir.

Belirli bir çalışma döneminden sonra cıvataların gerginliğini tekrar kontrol edin. Titreşim, sıcaklık değişiklikleri ve basınç dalgalanmaları cıvataların zamanla gevşemesine neden olabilir. Cıvataların düzenli olarak yeniden sıkılması, flanş bağlantısının bütünlüğünü korumaya yardımcı olabilir.

Çözüm

Kurulum işlemi sırasında düz yüz flanşlarını incelemek, detaylara dikkat gerektiren çok adımlı bir işlemdir. Uygun muayene prosedürlerini izleyerek, flanş bağlantılarının güvenli, güvenilir ve uzun süreli olmasını sağlayabiliriz. Düz bir yüz flanşı tedarikçisi olarak, yüksek kaliteli ürünler sunmaya ve müşterilerimize kurulum ve denetim ihtiyaçları konusunda yardımcı olmak için profesyonel bilgi paylaşmaya kararlıyım.

Düz yüz flanşları için pazardaysanız veya flanş kurulumu ve muayenesi hakkında herhangi bir sorunuz varsa, lütfen bir satın alma müzakeresi için bizimle iletişime geçmekten çekinmeyin. Boru sistemi gereksinimleriniz için size en iyi çözümleri sunmak için buradayız.

Referanslar

• ASME B16.5 - Boru flanşları ve flanşlı bağlantı parçaları
• API 6A - Wellhead ve Noel Ağacı Ekipmanları için Şartname
• Flanş malzemeleri ve boyutları ile ilgili ASTM standartları
